最大60連射 ツインバレルマシンガンの作り方
可動パーツなしの簡単構造 装弾数多めのマシンガン
動画もあります
すでにyoutubeチャンネルでは『怒涛の60連射マシンガン』として2020年に動画をアップしているものですが、あらためて当サイトのコンテンツとして、作り方をまとめてみました。

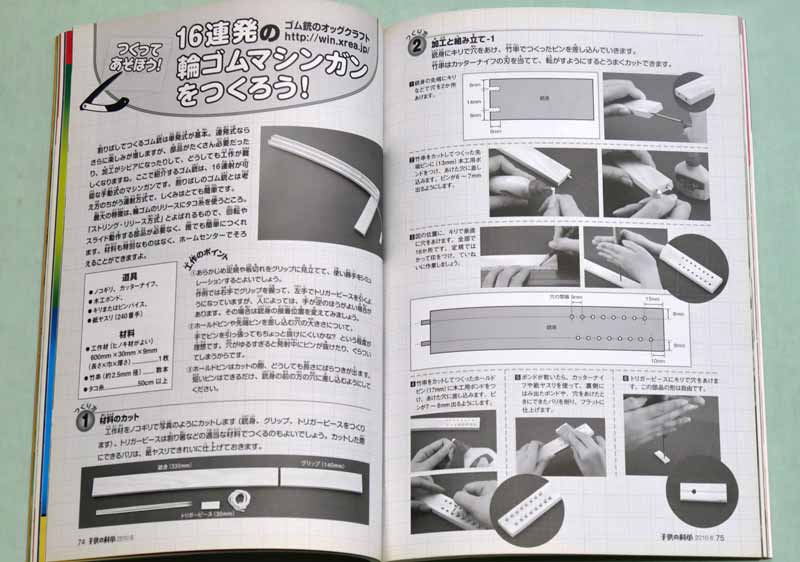

なお、このマシンガン自体、2010年に「子供の科学」に掲載してもらった16連発マシンガンをブラッシュアップしたものになります。
基本構造は P502イトヲカシ と同じ。バレルは水平2連式。糸で輪ゴムを強制的にリリースするだけの単純な構造のため、工作も比較的お手軽です。
- モデルの概略 -
名称： P502（簡略型）
装弾数： 30発、60発（2段装填時）
作動： 手動式疑似フルオート
機構： ストリングリリース方式
Youtube動画 2020年にアップ
このモデルを作ってみたいという方は、以下のお約束をよ〜く読んで、同意のうえご利用ください。
- お約束 -
※重要
本作は装弾数が多く、銃本体に輪ゴムの張力（負荷）が大きくかかります。安全のため、お約束を守れない方の制作はご遠慮願います。
- 材料 -
- ツール -
- パーツのカットと加工 -
角材のカット
角材を下図のようにカット。バレル、グリップ、コネクタを切り出します。
図中（あるいはyoutube動画）ではバレル長が350ミリになっていますが、320ミリにサイズダウンすれば、材料は市販の900ミリ長の角材1本で収まります。（というかそちらを推奨します）
角材を下図のようにカット。バレル、グリップ、コネクタを切り出します。
図中（あるいはyoutube動画）ではバレル長が350ミリになっていますが、320ミリにサイズダウンすれば、材料は市販の900ミリ長の角材1本で収まります。（というかそちらを推奨します）
マズルノッチ加工
バレル先端に輪ゴムを掛けるための切り欠き（マズルノッチ）を作成します。
バレル先端に輪ゴムを掛けるための切り欠き（マズルノッチ）を作成します。
丸棒のカット
ホールドフックとして、長さ20ミリにカットしたものを計30本作ります。
ホールドフックとして、長さ20ミリにカットしたものを計30本作ります。
穴あけ
図のように、バレル天面に4ミリ径の穴を15か所ずつあけます。深さは10ミリ程度。穴のピッチは10ミリです。
この穴あけの精度が出来上がりを左右します。
※バレルの長さを350→320ミリにサイズダウンした場合
図中の190 は160 に、195 は165 になります。
図のように、バレル天面に4ミリ径の穴を15か所ずつあけます。深さは10ミリ程度。穴のピッチは10ミリです。
この穴あけの精度が出来上がりを左右します。
※バレルの長さを350→320ミリにサイズダウンした場合
図中の190 は160 に、195 は165 になります。
- 組み立て方 -
1
バレルの穴にホールドフックとして、丸棒30本を接着します。丸棒はカットの時点で長さにバラツキが出るので、後方にできるだけ長いものを使うようにしてください。
2コネクタを中に挟んで、左右のバレル後端を接着します。両バレルとコネクタの下面は面一にすること。
（材料の角材に余りが出るようなら、同じようなコネクタをホールドフックの列の真ん中あたりの位置に、追加で接着するのもベターです）
（材料の角材に余りが出るようなら、同じようなコネクタをホールドフックの列の真ん中あたりの位置に、追加で接着するのもベターです）
3グリップを銃の下面に接着します。
左右均等なのは、どちらの手でも使えるようにするため。
これでこの銃は完成です。
左右均等なのは、どちらの手でも使えるようにするため。
これでこの銃は完成です。
4
糸を120センチ程度にカット。
端材かなにかで小さなつまみを適当に作り、ドリルで穴をあけて糸を結び付けます。
糸のもう一方の端はもやい結びで輪っかを作成。輪っかの径はできれば10ミリ以内で。
端材かなにかで小さなつまみを適当に作り、ドリルで穴をあけて糸を結び付けます。
糸のもう一方の端はもやい結びで輪っかを作成。輪っかの径はできれば10ミリ以内で。
- 装填 -
1

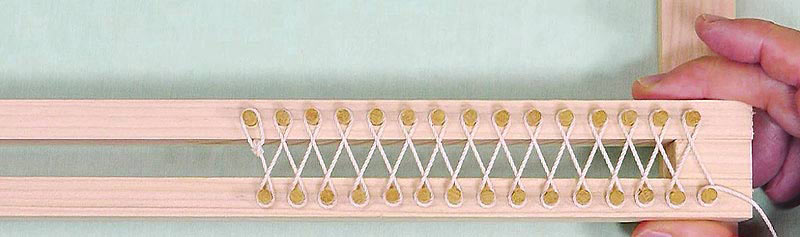

先頭のフックに糸の輪っかを掛けて、8の字を書くように糸をホールドフックに回し掛けしていきます。
2
糸の上から、輪ゴムをマズルノッチとホールドフック間に掛けます。掛ける順番はマズルに近い前方のフックから。
片側15発、両方で30発装填できます。
片側15発、両方で30発装填できます。
3
糸をもう１セット用意すれば、一度装填した上から再度 1と 2の手順を繰り返すことで、装弾数を倍増できます。つまり30発ｘ2段＝60発ですね。
実際は、糸の8の字掛けを繰り返すと指がつりそうになるし、1段の30発でも装弾数としては充分なので、お勧めはしません。
（youtube動画では60連装を謳ってますけどね・・・）
実際は、糸の8の字掛けを繰り返すと指がつりそうになるし、1段の30発でも装弾数としては充分なので、お勧めはしません。
（youtube動画では60連装を謳ってますけどね・・・）
60発装填するのはつらいです
- 撃ち方 -
グリップをどちらかの手で握り、糸を下方に引くと輪ゴムが連射されます。
このモデルは装弾数命！ということで、やや無理をしてバレル1本につき15本のホールフックを植えましたが、間隔を広げて10本とかにしたほうが連射感もよくなり、本体への負荷も減ります。本当のところはそちらのほうがベターかな。
以上、参考までに。
以上、参考までに。
2023.09.09 UP
