手動式マシンガン P104コンバットの作り方

OGG CRAFT

20連発!P104コンバットをさらに簡略化

手動式マシンガン、P104コンバット 簡易バージョンの作り方を紹介します。
材料の板から本体パーツを切り抜くだけで体をなすお手軽なモデルで、糸ノコ盤が使える人なら難度はそれほど高くないかなと思います。器用で根気のある人なら手ノコでもできるかも・・・



モデルの概略・・・
名称: P104コンバット簡易バージョン
装弾数: 20発
作動: 手動式疑似フルオート
機構: オーバーヘッドリリース方式

これから作り方を紹介しますが、作ってみたい〜という人は、制作の前に以下のお約束をよーく読んで、同意のうえご利用ください。

- お約束 -

  • ゴム銃を人や動物に向けないでください。
  • 規格#16の輪ゴムを使用してください。
  • 20発を超える輪ゴムは装填しないでください。また、1ヶ所のホールドに3発以上の輪ゴムを装填しないでください。
  • 本体には輪ゴムの張力が相当かかります。割れや裂け等不具合のある材料や、指定したものより薄いあるいはもろい材料は使わないでください。銃が破損し、重大な事故につながる恐れがあります。
    制作中およびゴム銃使用中のトラブル(ケガや器物破損等)について作者はその責を負いません。あくまで「自己責任」でお願いします。
  • 当コンテンツは個人の楽しみの範囲内で使用してください。複製、改ざんしたものの頒布・公開や、作り方やアイデアをもとに利益を得るような行為は厳にお断りします。


  • お約束事に同意できましたか?オッケーな人はゴム銃作りに進みましょう。

    - 材料 -

  • 本体:
    シナ合板かMDF(9 〜 12ミリ厚、350x150ミリ程度)

  • リリースバー:
    割りばし 1膳

  • - ツール -

  • 糸ノコ盤
  • カッターナイフ
  • ペーパー 240番
  • 木工ボンド

  • - 図面 -

    図面(PDFファイル)を こちら からダウンロードしてください。


    - 材料のカット -

    1. 図面をA4用紙に印刷します。
    (実寸で印刷するために、Adobe Readerの印刷設定・・・ "実際のサイズ" を選ぶこと)


    2. 図面から本体部分をはさみで適当な大きさに切り取って、はがせるタイプのスプレー糊や両面テープで材料に貼り付けます。
    本体パーツはA4用紙におさまるよう、分割して図面化しています。案内線A、Bを目安に重ね合わせてください。


    3. 糸ノコ盤でラインに沿って切り抜きます。紙をはがして、バリやささくれをペーパーで仕上げます。


    4. お好みの板材(4 〜 6ミリ厚)でグリップパネルを作って貼り付けると、一気にそれらしくなります。(オプションとして図面にグリップパネルもあり)

    howto_p104

    5. リリースバーです。割りばしを12〜13センチにカット。先端を接着後、斜めに削って完成です。

    howto_p104

    - 作例 -

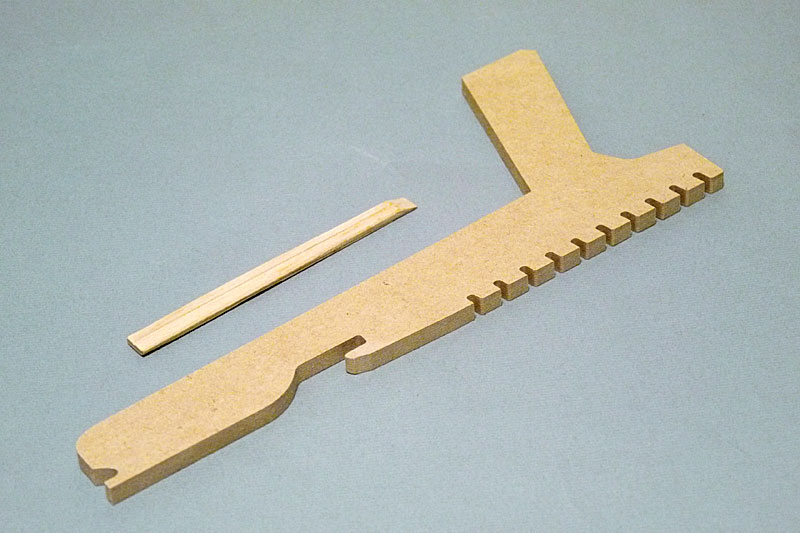

    板を切り抜くだけで完成するゴム銃です。可動パーツがないので、面倒なパーツのすり合わせは不要です。

    howto_p104
    グリップパネルなし

    howto_p104

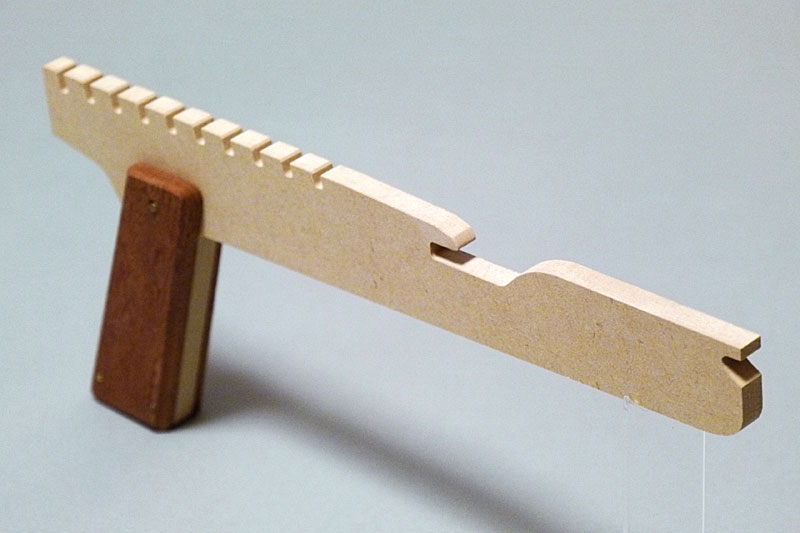

    ちょっとグレードアップ。グリップパネルあり

    - 輪ゴムの装填 -

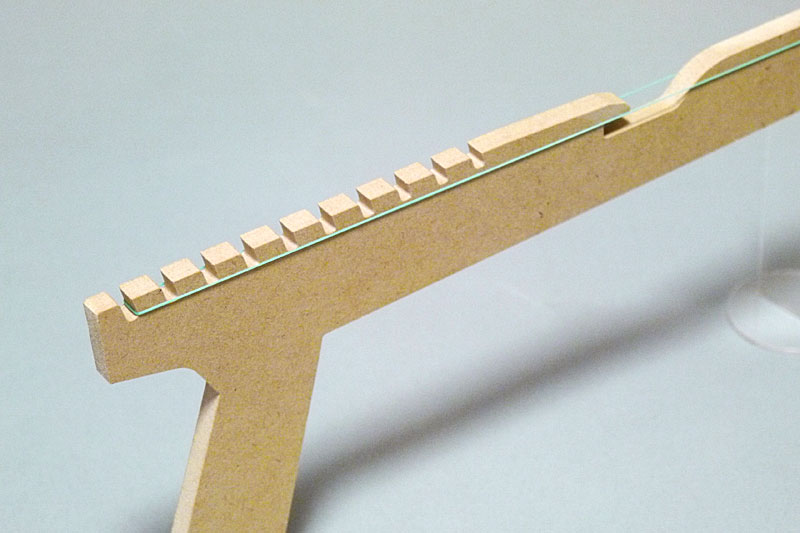

    1. 輪ゴムを2段に装填するのがこのモデルの特徴です。まずは1段目。
    ホールドスリットとバレル先端のノッチの間に輪ゴムを伸ばしながら掛けます。
    掛ける順番は最後部のスリットから。
    1発ずつ、全部で10発装填します。
    順番を間違えると、輪ゴムが先端で詰まったり、射手に向かって逆発射される場合があるので要注意。

    howto_p104

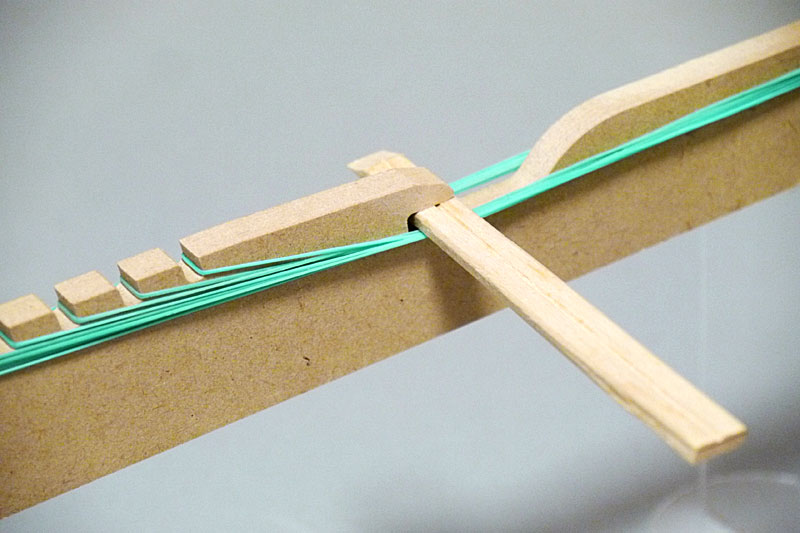

    2. 次に2段目の装填ですが、
    装填済みの1段目の輪ゴムの上からリリースバーを保持ポイント(バレル後部の凹んだ部分)に差し込みます。

    howto_p104

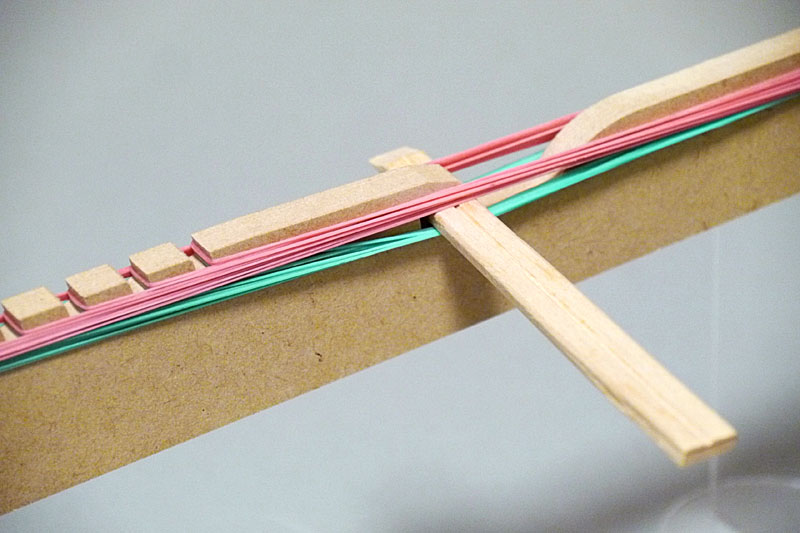

    3. その上からあらためて10発の輪ゴムを1. と同じ要領で装填。
    これで装弾数は計20発になります。

    howto_p104



    - 撃ち方 -

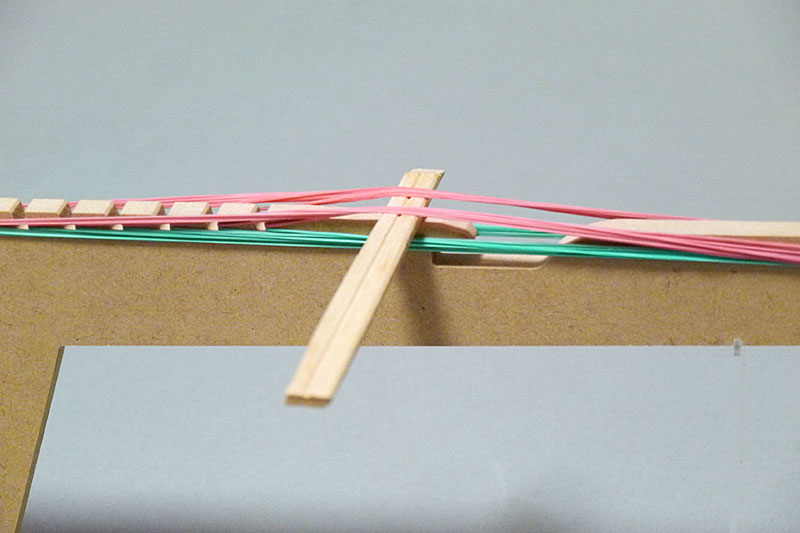

    1. リリースバーを輪ゴムごと本体上面へ持ち上げ、うしろへ引くと輪ゴムが外れて次々と飛んでいきます。

    howto_p104


    2. 上段の10発を発射したら、残った下段の輪ゴムの下にリリースバーを差し込み、1. と同様に操作して発射を続けます。

    howto_p104



    原始的な仕組みの疑似フルオートですが、けっこうマシンガンライクな射撃ができます。お楽しみください。

    以上、手動式マシンガン P104コンバットの作り方でした。





    参考:正式作品バージョン(ガンロッカー掲載)は こちら から。

    2017.10.07 UP
